TESTE DE CARGA

Caros Leitores,

Neste post gostaríamos de compartilhar com vocês o resultado do teste de carga. Infelizmente por erros técnicos de manuseio nossa ponte quebrou, um dos membros de tração da parte inferior da ponte quebrou bem rente a cola. Deixamos o nosso registro, por uma fatalidade de manuseio da ponte ela quebrou, houve um erro da nossa parte pela  a falta de atenção. O teste de carga é um momento muito minucioso e a concentração é um fator muito importante.

Att,

REFERÊNCIAS BIBLIOGRÁFICAS

CAVALCANTE, Kleber G. "Equilíbrio de um Ponto Material"; Brasil Escola. Disponível em <http://brasilescola.uol.com.br/fisica/equilibrio-um-ponto-material.htm>. Acesso em 17 de abril de 2017.

HIBBELER, R.C. Estática - Mecânica para Engenharia. 12ª ed. São Paulo: Pearson Prentice Hall. 2011.

MORAES, V. M. (2007) Ponte mista de madeira-concreto em vigas treliçadas de madeira. Ilha Solteira, UNESP. Dissertação (Mestrado em Estruturas). Universidade Estadual Paulista de Ilha Solteira – UNESP. São Paulo, 2007.

CONCLUSÃO

Prezados Leitores,

Com a execução desse protótipo foi possível verificar e entender melhor os conceitos e cálculos trabalhados em sala de aula. Podendo assim entender as forças atuantes em um sistema e verificar o comportamento de cada uma delas. Durante a realização do protótipo observamos que o fio de macarrão suporta muito mais na tração do que na compressão, logo aplicamos um fator de segurança nos membros de compressão afim de garantir uma maior resistência da ponte. Foi possível também entender que os membros de compressão tende a sofrer flambagem, por isso precisa-se deum estudo sobre esse ato.

RESULTADO FINAL

Prezados Leitores,

É com muita satisfação e grande alegria que compartilhamos com vocês nossa ponte finalizada.

Figura 8. Ponte finalizada

Figura 9. Equipe JSI e seu protótipo pronto

VÍDEO INSTITUCIONAL

https://www.youtube.com/watch?v=c5i2qnlTF2s

MONTAGEM

Prezados Leitores ,

Iniciamos a etapa de montagem da Treliça Warren. Listamos o passo a passo até chegar na fase final.


1º Passo

• Separação dos macarrões em bom estado;
• Realização do corte do macarrão nos tamanhos de 25 cm e 18,5 cm;
• Arranjo no molde;
• Colagem do macarrão no molde, iniciamos a colagem com cola Branca e logo depois Tec Bond;
• Deixamos os membros de tração e compressão em fase de secagem;

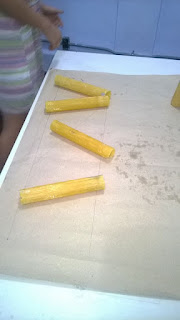

Figura 4.1 Colagem dos macarrões no tubo.

Figura 4.2 Membro de compressão já com a cola.

Figura 4.3 Secagem dos Membros.

2 º Passo

Depois de 24 hrs em fase de secagem , começamos a lixar os membros de tração e compressão, retirando assim os excessos.

3º Passo:

Com todos os membros prontos iniciamos a montagem do Prótotipo:

• Unimos os membros com cola quente e durepox (Figuras 5.1, 5.2,).

• Montamos a base, fixando o suporte de vergalhão e os canos de PVC de 1/2 polegada, utilizamos cola quente e durepox para realizar este processo (Figuras 6.1 e 6.2 )

• Unimos a base com os membros laterais e o vão de cima da ponte, utilizamos também cola quente e durepox nesta fase (Figuras 7.1 e 7.2).

Figura 5.1 - Colagem dos membros de compressão.

Figura 5.2 - Colagem dos membros de Compressão das laterais.

Figura 6.1 - Colagem dos membros de tração na base.

Figura 6.2 Colagem da base.

Figura 7.1 União dos membros laterias com a base.

Figura 7.2 União de todos os membros.
